用途说明

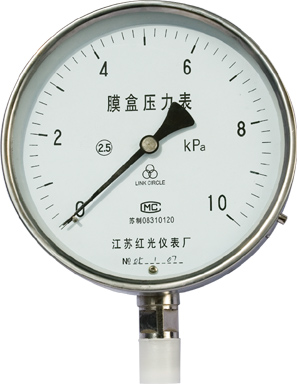

膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。
广泛应用于锅炉通风和气体管道等设备上,本仪表可以就地安装并现场指示。
主要技术指标
工作位置、环境:仪表垂直安装工作环境温度-25℃～55℃、相对湿度不大于80％,并且周围空气中不含有腐蚀仪表的有害气体。
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4％/l0℃。
结构原理
仪表由测量系统(包括接头、波纹膜盒等)、传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
