产品概述

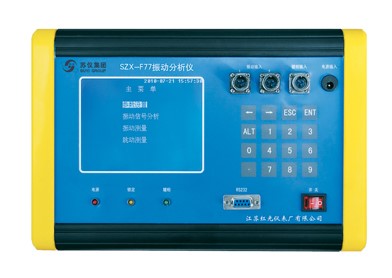

SZX-F77 振动分析仪
S Z X - F77 为双通道振动测试分析平衡仪，可采集和分析两个通道的振动数据，并对数据和波形进行存储和回放。仪表具有振动测量( 显示实时波形图和转速、振幅、相位数据)、频谱分析( 显示频谱图，走光标读频谱数据)、动平衡计算( 手输或测量转入) 和向计算机上传数据等功能，采用高分辨率液晶显示屏，汉字菜单引导操作，用户界面友好，仪表轻便小巧，现场携带使用便利，可满足各种场合的测量、分析需要，为人们
解决振动问题提供了有力工具。
1. 信号输入: 振动信号可配接磁电式速度传感器或电涡流位移传感器
键相信号配接光电传感器或电涡流位移传感器
2. 测量范围:
转速范围: 300 ～ 12000 转/ 分
振幅范围: 位移:0 ～ 1000μm( 峰- 峰值)
速度:0 ～ 100.0mm/s( 有效值)
相位:0 ～ 360°
3. 频率响应: 10Hz ～ 1kHz
4. 显示方式: 320×240 点阵图形液晶屏
显示两通道的振动特征值、时域波形、频谱图，汉字菜单引导操作。
5. 振动测量: 切换显示两通道的实时波形、转速、振幅( 位移通频值、选频值、速度有效值) 和1X 相位
6. 频谱分析: 1024 点采样
同步采样: 在有键相信号时采集8 个周期的振动信号，分辨率为1/8X。
非同步采样: 无键相信号时，采样频率由用户设置频段决定。
分辨率:0.2Hz(0-100Hz)，0.5Hz(0-200Hz)，2Hz(0-500Hz)
3Hz(0-1000Hz)，6Hz(0-2000Hz)，12.5Hz(0-5000Hz)，25Hz(0-10000Hz) 频谱图可通过移动光
7. 存储和回放: 仪表可按转速或时间间隔存储振动特征值和实时波形数据, 每通道可存200 组数据。回放时按
所存计数值依序回放显示，频谱图回放波形数据由所存实时波形数据计算而得，并能将所存的数据通过串口发
送到上位机，用于分析处理，数据可以掉电保存。
8. 动平衡计算: 可用影响系数法做单面和双面平衡计算, 影响系数为已知或未知, 振动的幅值和相位既可以通
过按键数字输入，又可以通过按下“ALT”键使用当前的振动幅值和相位
9. 数据上传: 将下位机的存储数据通过串口发送到上位机上, 方便用户对数据进行存储管理, 同时用户可以通
过上位机软件进行数据的波形显示和频谱分析, 并能显示实时波形和频谱图。
10. 接 口: RS232/USB
11. 工作电源: DC9V，可外接AC-DC 适配器
12. 外形尺寸: 275(H)×167(W)×58(D)mm
13. 重 量: 550g
