概述

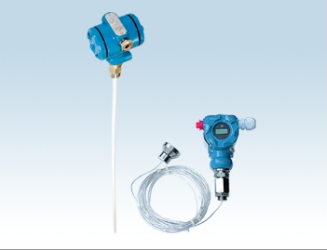

LHDG700系列电感式液位变送器是我厂吸收国外同类产品 的技术精华研制而成的新型液位测量仪表。它可将各种物位、 液位介质参数的变化转换成标准电流信号、远传至操作控制室， 供二次仪表或计算机装置进行集中显示、报警或自动控制。其 良好的结构及安装方式，可适用于高温、高压、强腐蚀、易结 晶、防堵塞、防冷结以及固体粉状、粒状物料等特殊条件下的 液位、料位、物位的连续测量，广泛应用于电力、冶金、化工、 食品、制药等行业和污水处理、锅炉汽包、煤粉包等场所的液 位测量.
特点
★ 结构紧凑，体积小，安装维护简单，统一外形尺寸。
★ 多种信号输出形式，方便不同系统配置。
★ 聚四氟乙烯探极，耐酸、碱等强腐蚀性液体及高温。
★ 浸入液体的测量部分，只有一条四氟软线或四氟棒式探极作为传感，可靠性高。
★ 全密封铝合金外壳及不锈钢联接件。
★ 对高温压力容器与测量常温常压一样简单，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
★ 测量、输出两端和测量、输出、电源三端隔离器多种电路结构方式，自带隔离器，适应不同信号接地方式。
★ 完善的过流、过压、电源极性保护。
主要技术指标
★ 测量范围: 0.2-20米
★ 精度: 0.2级、0.5级、1.0级
★ 探极耐温: -40～+250℃
★ 允许容器压力:-0.1MPa～2.5MPa
★ 测量介质: 电导率不低于10-3 s/m的酸、碱、水等非结晶导电液体
★ 供电电源: DC12-35V(隔离式为DC21-27V)
★ 工作电流: (输出20mA时) 非隔离二线，三线:20mA
★ 两端隔离三线制:＜32mA; 三端隔离四线制:＜35mA
【查看全文】 01 02
★ 输出信号: 4-20mA(0-10mA，0-20mA)
★ 输出保护: 27mA
★ 测量、输出、电源之间隔离耐压:1000V
★ 量程调节范围及零点迁移:≥±30%FS
★ 变送器主体尺寸: ∅76×85
