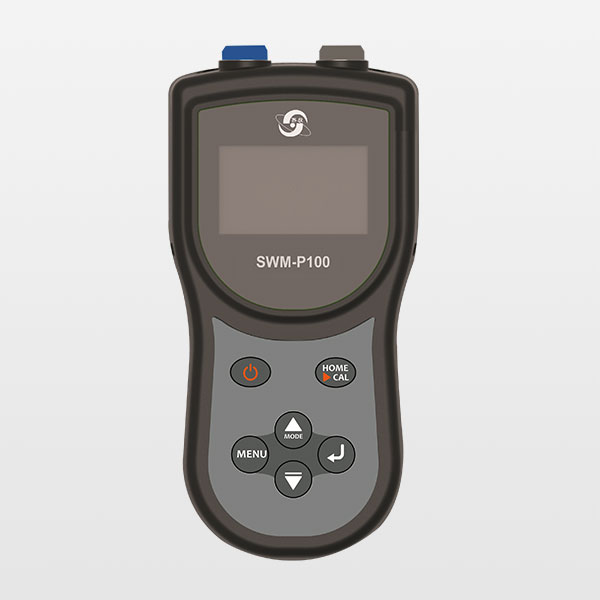

一、系统概要 SWM-P100多功能便携式水质分析仪是一款通用型水质手持监测设备，用于连接数字型传感器，可实时监测传感器的测量数据及工作状态，亦可对传感器进行标定和校准，具有数据存储、数据传输等功能。搭载半透半反液晶屏，操作界面简单、友好，对操作人员的专业性要求不高。

     多功能便携式水质分析仪可对接的数字型传感器包括：pH、ORP、电导率、浊度、溶解氧、离子浓度、COD及其他多参数因子等。适用于应急检测、工厂巡检、实验室常规测量等场合。

技术原理： 玻璃电极法、离子电极法、电导电极法、荧光法、UV法等。

二、性能特点：

◆设备可自动识别所连接的传感器，即插即用

◆可同时支持两种传感器接入

◆搭载半透半反液晶屏，户外强光下可视

◆拥有友好的操作界面，界面清晰，易于操作

◆内置大容量可充电电池，电池电量实时监控

◆具有数据存储、查看、导出等功能

◆外置TypeC-USB接口，充电+数据传输一体化设计

◆机壳符合人体工学设计，操作舒适方便

◆IP68防护等级，胜任恶劣环境中使用

◆附件（其他配置要求）

三、主要配置

◆便携式主机1台（内置可充电电池）

◆USB数据线1根

◆车载点烟器电源线1根

◆便携式无线打印机1台（可选）

◆数据分析软件及操作视频培训光盘1张

四、功能参数

1、测量时间快

检测时间小于5分钟，快检测时间小于30秒；仪器要求重量轻携带方便、自带显示屏可直接用于现场测定显示

2、检测范围宽

典型检测pH/ORP,电导率，水温，溶解氧，浊度，COD，氨氮，叶绿素，藻密度，水中油等

3、仪器固件支持可自动适配传感器菜单，而不需要升级仪器本身固件程序

4、采用IP68防尘防水等级设计，独立大尺寸液晶显示屏，带明亮背光，即使在野外阳光下也能清晰显示内容

5、具有剩余电量指示功能，可利用电源适配器充电和汽车点烟器进行车载充电，方便现场电量不足时采取有效措施

6、支持无线蓝牙打印功能，可现场打印记录结果；具有数据存储功能，方便用户查询

7、内置蓝牙和USB接口，并配套强大的联机软件，可实现硬件检测，电极维护，测量操作、历史数据上传、极谱图分析和算法应用分析等所有仪器操作

五、数字传感器

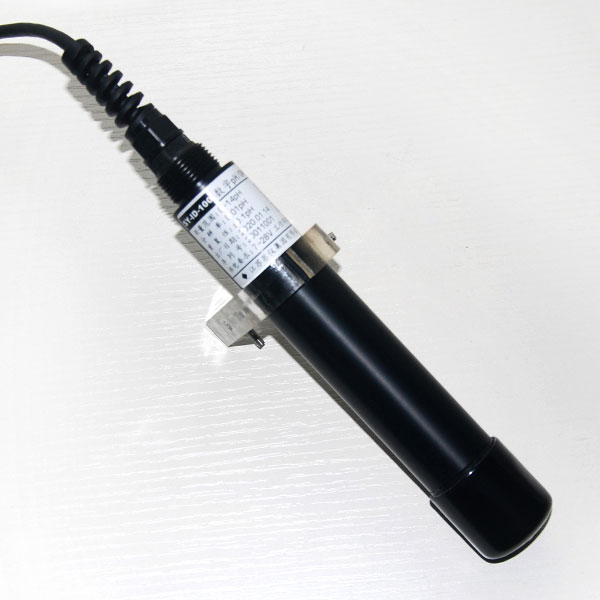

1、数字PH/ORP传感器

工作原理：

PH定义为介质中氢离子活度的负对数值，用于衡量介质酸碱程度。氢离子选择性渗透通过外层膜，产生电化学电位，即电化学分界层的电位。生成的电化学电位取决于介质的PH值。电极内置Ag/AgCI作为参比电极，其电位稳定，不受介质酸碱度影响。根据能斯特方程，将测量的电势转换成相应的PH值。

ORP为氧化还原电位，表征溶液宏观的氧化-还原性。氧化还原电位越高，氧化性越强，反之氧化性越弱。ORP的测量原理与PH类似。

技术指标：

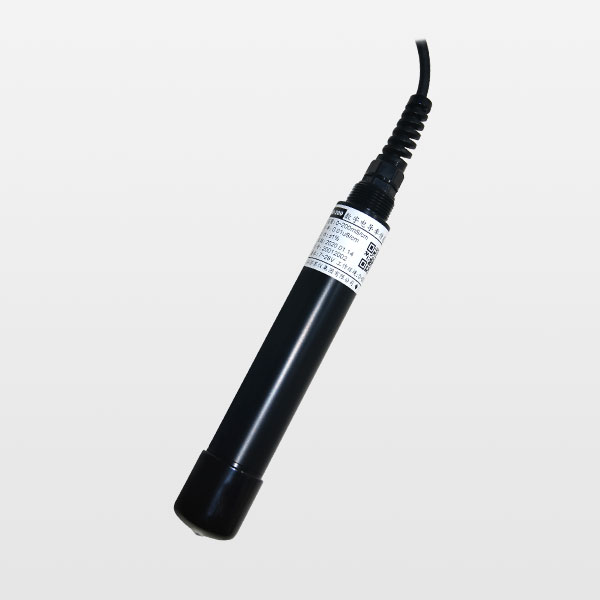

2、数字电导率传感器

工作原理：

电导率是衡量介质导电能力的指标。单位通常用μS/cm或mS/cm来表示，常温下纯水电导率小于0.05μS/cm，天然水或地表水电导率在100~1000μS/cm，酸碱溶液的电导率橱窗1000mS/cm。

通过测量溶液中的两个同轴电极之间的电夺V以及电流I，基于欧姆定律计算溶液电阻R=V/I，其电阻的倒数定义为电导S=1/R。结合电极本身相关的电极常数K可直接确定溶液的电导率。

技术指标：

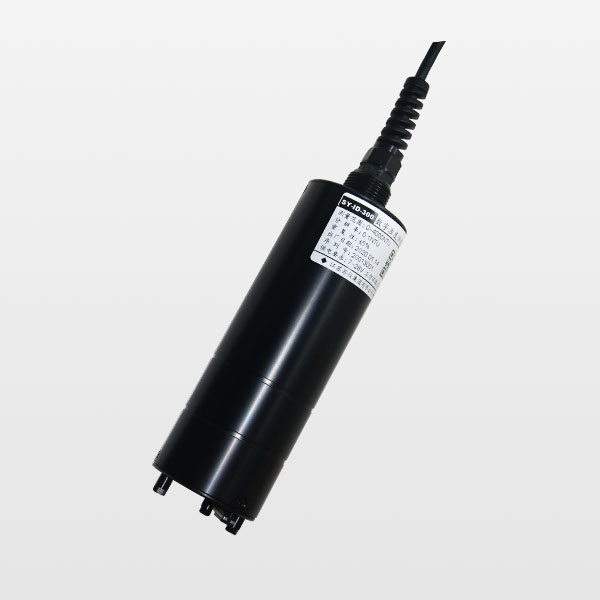

3、数字浊度传感器

工作原理：

浊度是衡量介质中悬浮性颗粒物对光线引起的阻碍程度。不仅与悬浮物的数量、浓度有关，还与尺寸、形状和折射率有关。介质中的悬浮颗粒对入射光会产生不同方向的散射，其中90°散射光受颗粒物尺寸影响较小，常被用做浊度测量。光源发射860nm红外光，在90°方向检测散射光强度，根据检测的散射光强计算介质浊度值。

悬浮物是指悬浮在水中的固体物质，包括不溶于水中的无机物、有机物及泥砂、黏土、微生物等，是衡量水污染程度的指标之一，造成水浑浊的主要原因。随着颗粒物浓度不断增大，入射光不能照射到所有颗粒物，并且在90°方向的散射光被其它颗粒物遮挡而检测不到，可通过140°散射光测量悬浮物。

技术指标：

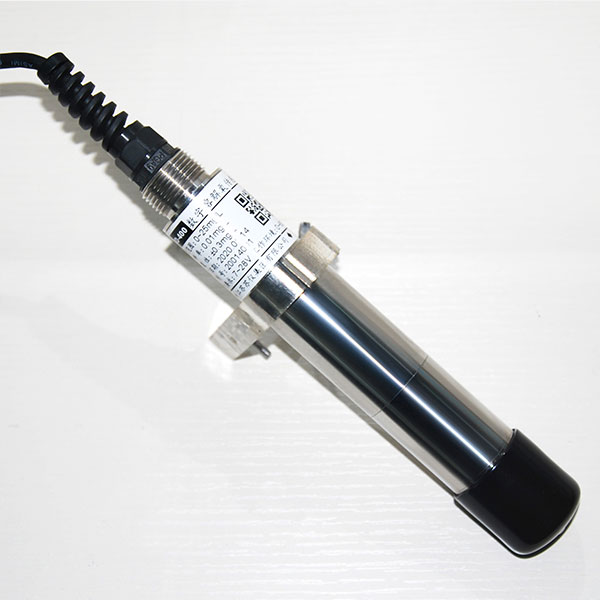

4、数字溶解氧传感器

工作原理：

光学荧光法：

荧光法的测量原理是氧分子对荧光淬灭效应。传感膜片被一层荧光物质所覆盖，当特定波长的蓝光光源照射到传感膜片表面的荧光物质时，荧光物质受到激发释放出红光。由于氧分子会抑制荧光效应的产生，导致水中的氧气浓度越高，释放红光 的时间就越短，理论上红光释放时间与溶解氧浓度之间具有可量化的相关性，从而通过测定红光的释放时间计算出溶解氧浓度。

SY-ID-400数字溶解氧传感器测量采用光学荧光法原理，传感器前端的荧光物质是特殊的铂金属卟啉复合了允许气体通过的聚酯箔片，表面涂了一层黑色的隔光材料以避免曝光和水中其它荧光物质的干扰。

不消耗氧气，没有流速与搅动的要求，不受硫化物等化学物质干扰，更高的分辨率与测量精度，低维护量。

技术指标：

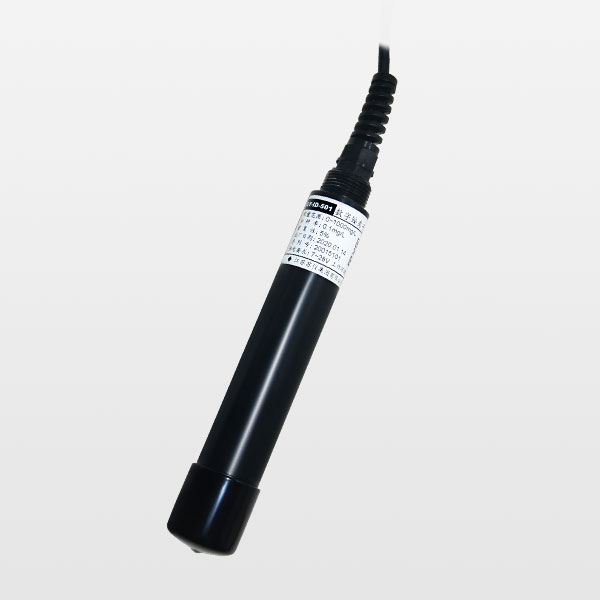

5、数字离子浓度传感器

工作原理：（以铵离子传感器为例）

离子选择传感器由工作电极、参比电极、离子选择膜和电解液组成。只有待测铵离子可以迁移通过离子选择膜，并发生电荷变化，在工作电极上产生电位，电位值与离子浓度成比例，参比电极电位恒定不变。根据能斯特方程，通过测量工作电极与参比电极之间的电位差可转换成氨氮浓度，且不受色度和浊度的影响。

在污水测量时，钾离子和铵离子的化学属性相似，是最显著的干扰因子，会造成测量值偏高，因此需要进行钾离子补偿，此外还对水样的温度、PH进行动态补偿。

技术指标：

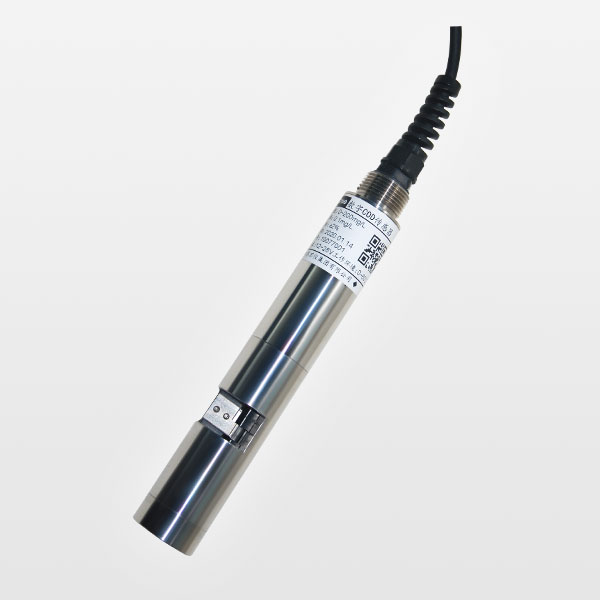

6、数字双光路COD传感器

工作原理：

传感器基于紫外吸收法，同时测量254nm和546nm处的吸光度，254nm处吸光度用于计算水体中有机物浓度，546nm处吸光度用于补偿水体浊度对有机物浓度测量产生的干扰。测量值可转换成COD、BOD、TOC等。

测量过程无需化学试剂，无二次污染，能快速反映水质变化情况。采用先进的调制和相干检测技术，有效提高测量精度、稳定性和抗干扰能力。

技术指标：
