一、产品概述及特点
1.1 产品概述

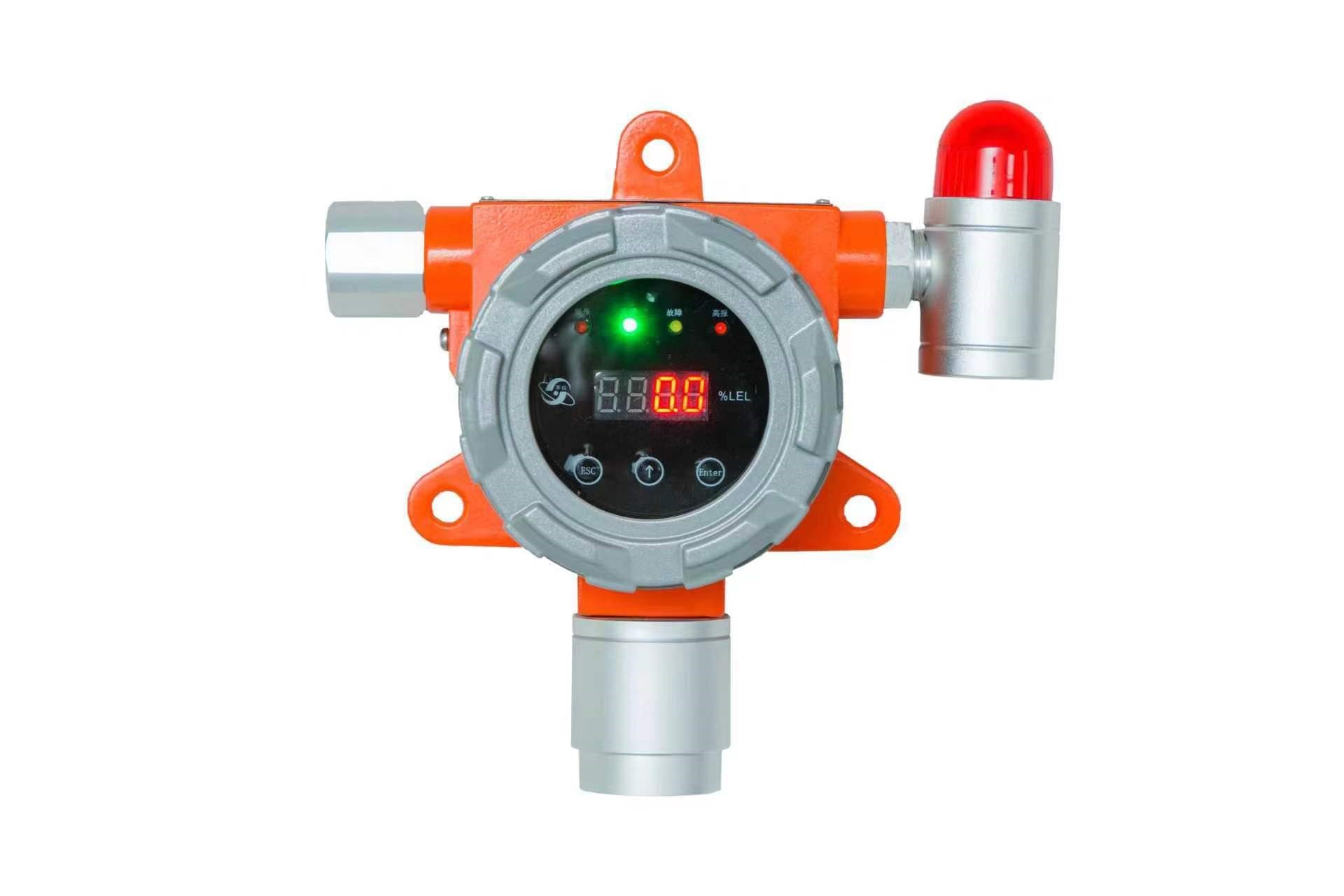

本系列工业及商业用途点型可燃气体探测器及点型气体探测器为我公司根据相应国家标准所研制的气体探测器，采用32位高性能主芯片和先进、可靠、稳定的传感器组合设计，使用SMT贴片技术制造而成。
仪表工作时，传感器对气体进行采样，数据实时传输给高速处理芯片，进行实时分析处理。再实时传输到主芯片，由主芯片分别处理成开关量、模拟量或数字信号等供用户选用。
本仪表在无人值守的危险环境中仍可连续检测气体，可以广泛应用于石油、化工、冶炼、制药、油田、油库、仓储、环保、消防、市政等可能有危险燃爆气体的场所，是保证人身安全及设备安全的理想监测仪表。
1.2 特点
●先进的传感技术
采用先进、可靠、稳定的传感器，灵敏度高、温漂小。
●独特可靠的电路设计
32位高性能主芯片，使用SMT贴片技术，一致性好、可靠性高。
●通用输出信号
4-20mA模拟量输出，精度高，适配各种控制器、DCS等系统；
RS485信号输出，标准Modbus RTU协议，通用性高。
●安装、调试及维护方便
配备红外遥控器，现场调试免开盖。
传感器部分采用模块化设计，可热插拔，维护方便。
1.3型号选型
GT-SY-2010(XXXX) --- 工业及商业用途点型可燃气体探测器，测量可燃气体，后缀(XXXX)特指具体可燃气体类型，无后缀默认为甲烷CH4；
GQ-SY-2310(XXXX) --- 点型气体探测器，测量有毒有害气体，后缀(XXXX)表示测量气体；
二、主要功能及技术指标
2.1 主要功能
●4位8段数码管显示，高亮度
●密码管理，操作设置需密码验证
●三色四个状态指示灯
●独立声光输出接口
●2组无源输出开关量
●故障代码提示
●整体模块化设计，抗干扰能力强
2.2 技术指标
执行标准：GB15322.1-2019、GB12358-2006、GBT50493-2019；
工作电压：DC 24V；
使用环境温度：-40℃～+70℃ 具体视传感器类型而定；
使用环境湿度: ≤95%RH；
防爆等级：Ex d ⅡC T6 Gb；
传感器工作原理：催化燃烧式、非色散红外、电化学、PID光电离子等；
传感器使用寿命：24个月，视传感器类型而定；
状态指示灯：绿-正常、黄-故障、左红-低报、右红-高报；
测量范围：视传感器而定；
报警设定：视传感器而定，低报≤25%FS、高报≤50%FS，具体见产品铭牌；
示值误差：常规±3%FS，具体见产品铭牌；
响应时间：T90视具体传感器类型而定；
额定功率：＜5W；
工作电流：≤170mA；
外壳防护等级：IP66；
工作方式: 固定式连续工作；
采样方式: 自然扩散式；
输出信号: 4-20mA模拟量或RS485（标准Modbus RTU协议）；
输出接点类型：2组无源常开，容量3A/AC250V、3A/DC24V ；
声光接口：DC 24V 功率≤2W，且仅限使用声光报警灯；
连接电缆: 三芯或四芯RVVSP电缆 1.0-1.5mm²；
传输距离： RVVSP电缆 1.5mm²，不少于500米；
尺寸重量: 187mm(L)×137mm(W)×90mm(H) 约1.5K
